| Art.No | WL(KG) | LARGHEZZA (MM) | COLORE | WLL in kg in diverse modalità |
Dritto
sollevare | Cestino
sollevare | | Girocollo
intoppo | |
| TE8501 | 1000 | 25 | Viola | 1000 | 2000 | 1400 | 800 | 1000 |
| TE8502 | 2000 | 50 | Verde | 2000 | 4000 | 2800 | 1600 | 2000 |
| TE8503 | 3000 | 75 | Giallo | 3000 | 6000 | 4200 | 2400 | 3000 |
| TE8504 | 4000 | 100 | Grigio | 4000 | 8000 | 5600 | 3200 | 4000 |
| TE8505 | 5000 | 125 | Rosso | 5000 | 10000 | 7000 | 4000 | 5000 |
| TE8506 | 6000 | 150 | Marrone | 6000 | 12000 | 8400 | 4800 | 6000 |
| TE8508 | 8000 | 200 | Blu | 8000 | 16000 | 11200 | 6400 | 8000 |
| TE8510 | 10000 | 250 | Arancia | 10000 | 20000 | 14000 | 8000 | 10000 |
| TE8512 | 12000 | 300 | Arancia | 12000 | 24000 | 16800 | 9600 | 12000 |

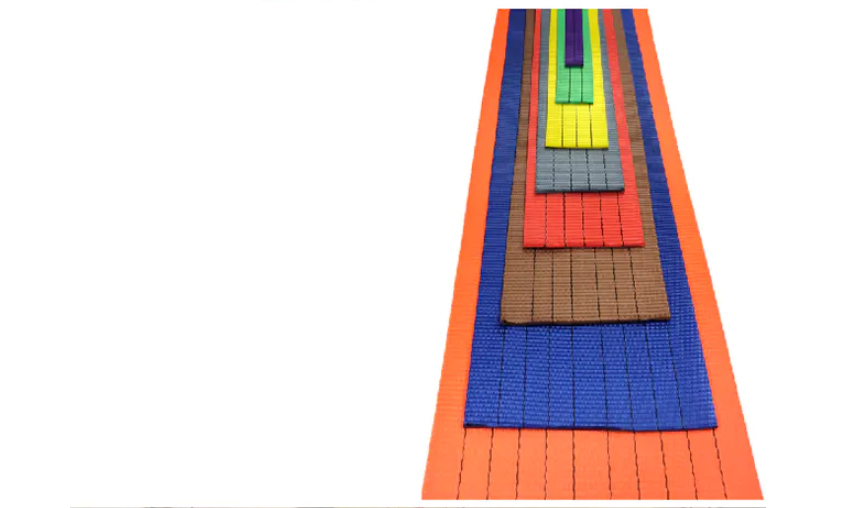

Imbracature in fettuccia
L'imbragatura è realizzata in poliestere ad alta tenacità mediante tecnologia di tessitura internazionale avanzata, attrezzature e vari metodi di cucitura.
In base alle esigenze del cliente, il fattore di sicurezza dell'imbragatura potrebbe raggiungere 4:1, 5:1, 6:1,7:1, 8:1, il suo intervallo di carico va da 0,5 a 100 t, prodotto secondo lo standard internazionale, per colore e capacità di carico.
Istruzioni per l'uso
secondo EN1492 Parte 1
Istruzioni per l'uso e la manutenzione
per cinghia piatta TL-lift
Sollevare correttamente
●Prima che il carico venga sollevato, il peso del carico deve essere determinato controllando la bolla di consegna, la marcatura sul carico o le etichette del peso dell'imballaggio (es. Profili in acciaio) o mediante la gru pesatrice. Il carico deve rientrare nella capacità di carico indicata sull'etichetta dell'imbracatura per il dato angolo di inclinazione.
●Maggiore è l'angolo di inclinazione delle imbracature a caduta multipla, maggiore è la forza di tensione che deve essere assorbita tra le singole imbracature oltre al carico. Le riduzioni di portata per inclinazioni da 45" e da 45*a 60* sono riportate sulla targhetta dell'imbracatura. Non sono ammessi angoli di inclinazione maggiori di 60*aro.
●Sollevare il carico senza torcerlo o girarlo secondo le seguenti istruzioni, su imbracature e catene a caduta singola, imbracature tonde e imbracature piatte senza fine.il punto di attacco deve essere sopra il baricentro del carico, le imbracature a doppia caduta devono essere fissate su entrambi fiancate e sopra il baricentro; Dovrebbero essere imbracature a 3 e 4 cadute
fissato ad un livello attorno al centro di carico. Preferibilmente devono essere fissati con spaziatura uguale e sopra il baricentro del carico.
● Nei casi di caduta multipla in cui le imbracature sono fissate a diversi angoli di inclinazione, la sollecitazione maggiore è sopportata dalla singola imbracatura con l'angolo di inclinazione più piccolo. In casi estremi, una singola imbracatura verticale sopporterà il peso del carico completo. Quando le imbracature a caduta multipla sono fissate asimmetricamente, solo la metà della capacità di carico indicata sull'imbracatura laboi può essere trasportata.
