| Art.No | WL(KG) | LARGHEZZA (MM) | COLORE | Dritto sollevare | Cestino sollevare | | Girocollo intoppo | |
| TE8301 | 500 | 25 | Viola | 500 | 1000 | 700 | 400 | 500 |
| TE8302 | 1000 | 50 | Verde | 1000 | 2000 | 1400 | 800 | 1000 |
| TE8303 | 1500 | 75 | Giallo | 1 500 | 3000 | 2100 | 1200 | 1500 |
| TE8304 | 2000 | 100 | Grigio | 2000 | 4000 | 2800 | 1600 | 2000 |
| TE8305 | 2500 | 125 | Rosso | 2500 | 5000 | 3500 | 2000 | 2500 |
| TE8306 | 3000 | 150 | Marrone | 3000 | 6000 | 4200 | 2400 | 3000 |
| TE8308 | 4000 | 200 | Blu | 4000 | 8000 | 5600 | 3200 | 4000 |
| TE8310 | 5000 | 250 | Arancia | 5000 | 10000 | 7000 | 4000 | 5000 |
| TE8312 | 6000 | 300 | Arancia | 6000 | 12000 | 8400 | 4800 | 6000 |

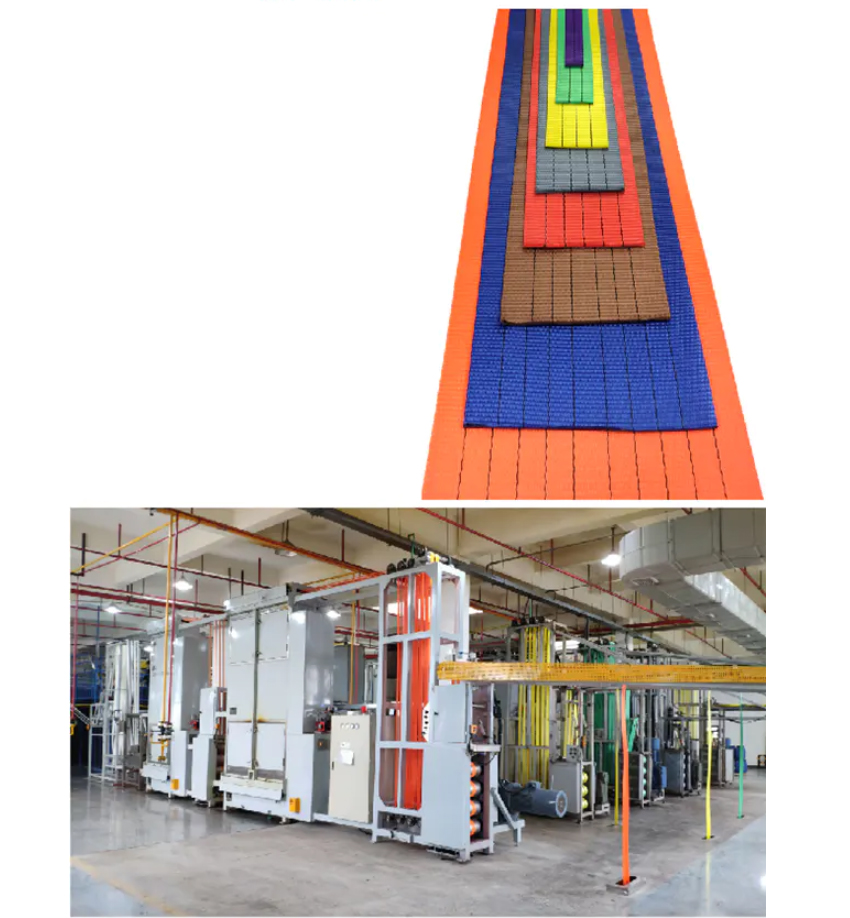

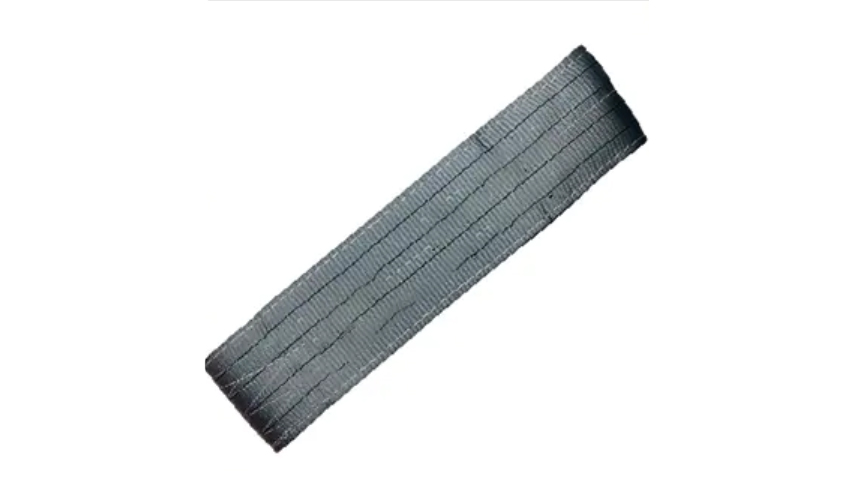

Imbracature in fettuccia
Le imbracature piatte TL-LIFT sono realizzate in poliestere ad alta resistenza (PES) con i seguenti vantaggi:
●Peso ridotto, quindi facile da maneggiare
●Protezione contro lesioni alle mani
●Protezione contro i danni sulla superficie del carico
●Altamente flessibile e adattabile alle forme date
●Distribuzione uniforme della pressione su carichi sensibili alla tensione e alla pressione
●Resistente al calore fino a 100°C Tessuto resistente all'umidità, prevenendo così danni dovuti al gelo (fino a circa -40°C)
● Materiale a bassa deformazione, resistente all'usura e di lunga durata (100% PES)
Istruzioni per l'uso
secondo EN1492 Parte 1
Istruzioni per l'uso e la manutenzione della cinghia piatta TL-lift
Sollevare correttamente
●Prima che il carico venga sollevato, il peso del carico deve essere determinato controllando il noto di consegna, la marcatura sul carico o le etichette del peso dell'imballaggio (es. Profili in acciaio) o mediante la gru pesatrice. Il carico deve rientrare nella capacità di carico indicata sull'etichetta dell'imbracatura per l'angolo di inclinazione specificato.
●Maggiore è l'angolo di inclinazione delle imbracature a caduta multipla, maggiore è la forza di tensione che deve essere assorbita tra le singole imbracature oltre al carico. Le riduzioni di portata per inclinazioni da 45° e da 45" a 60° sono riportate sull'etichetta della braca. Non sono ammessi angoli di inclinazione superiori a 60*.
●Sollevare il carico senza torcerlo o girarlo secondo le seguenti istruzioni. Sulle brache e catene a tiro singolo, ad anello tondo e ad anello piatto, il punto di attacco deve essere sopra il baricentro del carico, le brache a doppio tiro vanno fissate su entrambi i lati e sopra il baricentro; Le imbracature a 3 e 4 cadute devono essere fissate ad un livello attorno al centro di carico. Preferibilmente
devono essere fissati con spaziatura uguale e al di sopra del centro del carico.
●Nei casi di caduta multipla in cui le imbracature sono fissate a diversi angoli di inclinazione, la deformazione maggiore è sopportata dalla singola imbracatura con l'angolo di inclinazione più piccolo. In casi estremi, una singola imbracatura verticale sopporterà il peso del carico comploto. Quando le imbracature multicaduta sono fissate in modo asimmetrico, è possibile trasportare solo la metà della portata indicata sull'etichetta dell'imbracatura.
